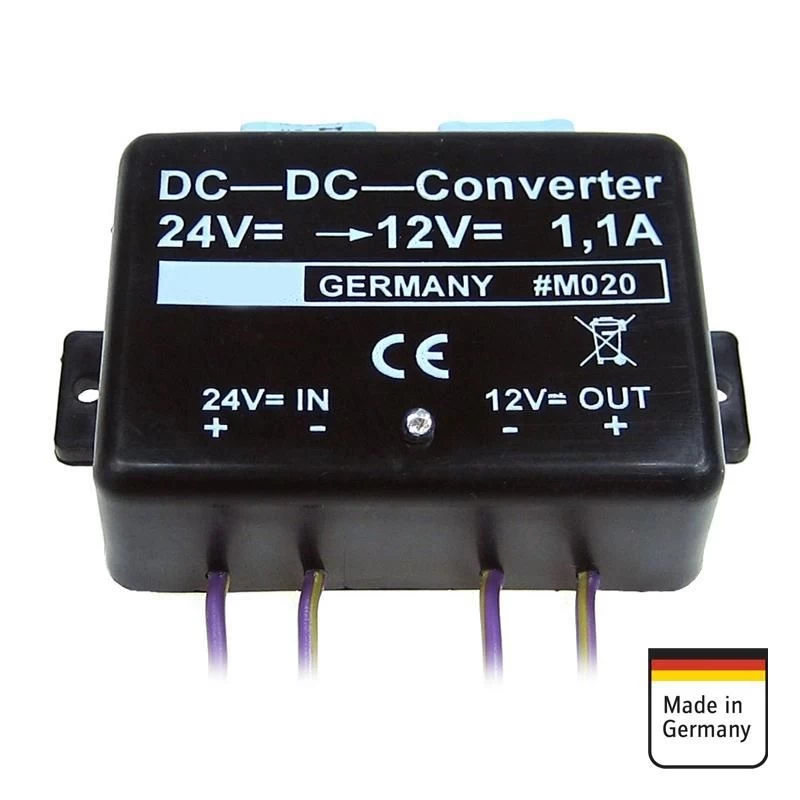

KEMO Spannungswandler 24/12VDC, 1,1A

Spannungswandler zum Betrieb von 12 V/DC-Geräten an einer 24 V/DC LKW- oder Bootsbatterie.

Kurzschlussfestes,

rüttelsicheres Modul. Es können mehrere Module parallel geschaltet

werden, wenn die Leistung erhöht werden soll, z.B. 2 Module leisten 2,2 A.

Technische Daten

– Eingangsspannung 24 – 30 V/DC

– Ausgangsspannung ca. 13,8 V/DC (für 12 V/DC Geräte)

– Belastbarkeit 0,5 A Dauer, max. 1,1 A (3 Min. 5 % Einschaltdauer)

– Temperaturbereich ca. -15 – +50 °C

– Maße ca. 60 x 45 x 20 mm (ohne Befestigungslaschen)

– Made in Germany



Das Modul wird gemäß Zeichnung mit dem 24 V Bordnetz und dem 12 V

Verbraucher verbunden. Bitte schalten Sie entsprechende Sicherungen vor.

Das Modul erwärmt sich je nach Belastung. Es muss daher an einer gut

belüfteten Stelle montiert werden, wo auch die Erwärmung des Moduls

(max. ca. 50 Grad C) keine negativen Auswirkung auf die Umgebung haben

kann (das kleine Keramikteil oben auf dem Modul wird besonders heiß).

Das Modul ist elektronisch gesichert gegen Kurzschluss, Überlastung und

Überhitzung. Bei Überhitzung schaltet es ab und bei ausreichender

Abkühlung automatisch wieder ein.

Bitte achten Sie auf den richtigen Anschluss gemäß Zeichnung. Bei falschem Anschluss wird das Modul zerstört!

Die max. Leistung des Moduls von 1.1 A (> 13 Watt) genügt normalerweise

zum Betrieb von Autoradios, Kassettenrekordern usw. Wenn Sie trotzdem

mehr Leistung brauchen, können nachträglich ein oder mehrere Module M020

zusätzlich zur Leistungserhöhung parallel geschaltet werden. Für höhere

Leistungen stellen wir auch das Modul M038 (max. 3 A) her.

ACHTUNG

Dieses Modul kann nur Spannung reduzieren von 24 V= auf 12 V=. Es kann nicht

umgekehrt Spannung verdoppeln (von 12 V= auf 24 V=)! Dafür gibt es das

Modul M029!

Bestimmungsgemäße Verwendung

Zum Anschluss von 12 V= Geräten an einem 24 V= Bordnetz in Lkws, Schiffen, Verkaufswagen, Campingwagen usw.

Menge: 1 Stück Produktgruppe: Spannungswandler
